Hvad er de forskellige vandtætte klassificeringer for stik? Hvad er de tilsvarende vandtæthedskrav?

I industrier som industri-, bil-, forbrugerelektronik og udendørs udstyr,vandtætte stiker nøglekomponenter, der sikrer stabil drift af udstyr i fugtige, støvede eller undervandsmiljøer.

De vandtætte klassificeringsstandarder for stik er primært baseret på IEC 60529 IP (Ingress Protection) standarden etableret af International Electrotechnical Commission (IEC) og IP rating standarderne i ISO 20653. Kinesiske indenlandske standarder henviser til standarden etableret af QC/T 413.

Forskellige standarder afspejler forskellige applikationskrav og karakteristika, og hver standard opdateres og forbedres løbende, efterhånden som applikationerne udvikler sig.

Fælles IP-standarder er forklaret nedenfor:

Betydning af IP Protection Rating

First Number (Dustproof Rating): Gælder fra 0 til 6, hvilket indikerer evnen til at beskytte mod indtrængen af ​​faste fremmedlegemer. Jo højere tal, jo stærkere beskyttelse. For eksempel giver rating 0 ingen beskyttelse, mens rating 6 fuldstændig forhindrer støvindtrængning.

Andet tal (vandtæt vurdering): Ligger fra 0 til 8, hvilket indikerer evnen til at beskytte mod indtrængen af ​​flydende vand. Jo højere tal, jo bedre er den vandtætte ydeevne.

Støvtæt vurdering (første ciffer)

Støvtæthedsklassificeringerne går fra 0 til 6, hvilket repræsenterer udstyrets evne til at beskytte mod støv:

IP0X: Ingen beskyttelse, fuldstændig ingen støvtæt evne.

IP1X: Beskytter mod indtrængen af ​​faste genstande større end 50 mm i diameter.

IP2X: Beskytter mod indtrængen af ​​faste genstande større end 12,5 mm i diameter.

IP3X: Beskytter mod indtrængen af ​​faste genstande større end 2,5 mm i diameter.

IP4X: Beskytter mod indtrængen af ​​faste genstande større end 1 mm i diameter.

IP5X: Beskytter mod indtrængning af støv, men ikke fuldstændigt; en lille mængde støv kan tolereres inde i udstyret.

 IP6X: Beskytter fuldstændigt mod indtrængning af støv; indersiden af ​​udstyret er støvfrit.

Specifik vandtæt vurdering (andet ciffer) og krav

• IPX1: Ingen effekt fra lodret dryppende vand; kan placeres på et beskyttet sted ved let regn.

• IPX2: Upåvirket af dryppende vand med en hældning på 15°, lidt strengere end IPX1, velegnet til udstyr placeret i en vinkel.

• IPX3: Modstandsdygtig over for vandsprøjt fra vinkler op til 60°.

• IPX4: Modstandsdygtig over for vandsprøjt fra alle retninger.

• IPX5: Modstandsdygtig over for jetspray, modstår stærk jetspray fra alle retninger.

• IPX6: Modstandsdygtig over for stærk jetspray, modstår kraftig vandstrøm fra alle retninger.

• IPX7: Modstandsdygtig over for nedsænkning, kan nedsænkes i vand i en vis dybde og i et vist tidsrum, såsom inden for 1 meter og i højst 30 minutter.

• IPX8: Modstandsdygtig over for kontinuerlig nedsænkning, kan kontinuerligt nedsænkes i vand i en vis dybde og i et vist tidsrum, såsom stik, der bruges i dybhavsudforskningsudstyr.

Der er en specielt defineret vurdering: IPX9K.

Tidligere var IPX4K, IPX6K og IPX9K eksklusive til bilindustrien, men senere udvidede deres anvendelse til andre industrier.

I ISO 16750-, DIN 40050- og ISO 20653-serien er IPX9K den strengeste vandtæthed. Dette inkluderer IPX9K-testen i den indenlandske bilindustristandard QC/T417.1-2001, "Testmetoder og generelle præstationskrav for ledningsnetforbindelser til biler."

Med efterfølgende opdateringer af standarder og tilføjelse af nye applikationsområder er applikationsområderne for IPX9K fortsat med at udvide.

• IPX9K: Den højeste vandtæthed, der kan rengøres under høje temperaturer og højtryksforhold, velegnet til fødevareforarbejdningsudstyr, landbrugsmaskiner, højtryksrensere og andet udstyr.

Anbefaling om brandstyrke: Hvorfor vælge HuaYi-FaDa-teknologi

HuaYi-FaDa teknologier en professionel indenlandsk virksomhed, der har specialiseret sig i F&U, produktion og salg af vandtætte stik, som besidder mange års fremstillingserfaring, et komplet produktionssystem og modne kvalitetskontrolprocesser.

Vi fokuserer på design og fremstilling afvandtæt forbindelseløsninger, med produkter, der dækker flere serier, herunder signalstik, strømstik og netværksstik, der er meget brugt i industriel automation, udendørs belysning, ny energi, kommunikationsudstyr, sceneudstyr og overvågningssystemer. Vores kernefordele:

Professionel fabriksstyrke: Vi har vores egne støbefremstillings-, sprøjtestøbnings-, trådfremstillings- og montageværksteder, der leverer en one-stop-service fra design til levering, hvilket sikrer stabil og kontrollerbar kvalitet og leveringstid.

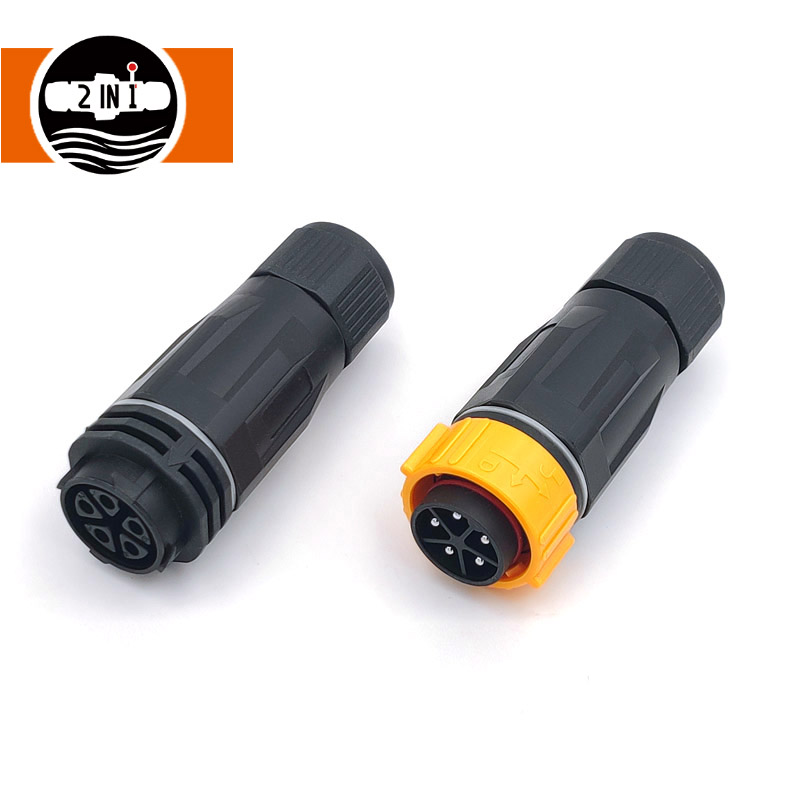

Fuldt udvalg af vandtætte produkter: Vi tilbyder M8 miniaturestik, 40A højstrømsstik, RJ45 vandtætte netværksstik, skruelåsende vandtætte stik osv., der opfylder tilslutningsbehovene for forskellige enheder.

Stabil og pålidelig produktydelse: Ved at bruge højspecifikke ingeniørplastik, kobberlegeringskontakter og silikoneforseglingsstrukturer opnår vores produkter en IP67/IP68-beskyttelsesklassificering, hvilket muliggør langvarig brug i fugtige, støvede og høje/lave temperaturmiljøer.

Omfattende certificeringer og kvalitetskontrol: Vores produkter er CE, RoHS og andre certificeringer. Hvert produkt gennemgår flere testrunder, før det forlader fabrikken for at sikre stabile forbindelser og sikker brug.

Fleksibel tilpasning og hurtig service: Vi understøtter tilpasningskrav til ledningslængde, stik, antal kerner og installationsmetoder. Vi leverer prøvetest, teknisk support, hurtig levering og eftersalgsservice.
