På områder som udendørs udstyr, industriel automation, skibsteknik og nye energikøretøjer bestemmer pålideligheden af ​​elektriske forbindelser ofte hele systemets levetid.Vandtætte cirkulære stiker designet til at løse forbindelsesudfordringer i barske miljøer, der involverer fugt, støv og vibrationer. De er mere end blot "stik" - de er omfattende tekniske løsninger, der integrerer tætning, låsning og signaloverførsel.

Hvorfor vælge Cirkulær?

I tekniske applikationer stammer fordelene ved cirkulære konnektorer fra den naturlige rationalitet i deres geometriske struktur.

• Høj pladsudnyttelse: Det cirkulære tværsnit giver mulighed for det maksimale antal kontakter inden for det mindste fodaftryk, hvilket muliggør pin-konfigurationer med høj tæthed.

• Enkel tætningsimplementering: Den cirkulære profil, kombineret med O-ringe eller pakninger, skaber ensartet radialtryk, hvilket sikrer pålidelig tætningsydelse.

• Overlegen mekanisk styrke: Cirkulære huse fordeler stress jævnt og giver bedre slag- og vibrationsmodstand end rektangulære konnektorer. Gevind- og bajonetlåsemekanismer giver mere robust sammenkoblingssikkerhed.

I modsætning hertil er standard ikke-vandtætte stik typisk kun egnet til tørre indendørs miljøer. Uden tætningsstrukturer er de tilbøjelige til at fejle på grund af vandindtrængning eller UV-nedbrydning, når de udsættes udendørs.

Forståelse af IP-vurderinger: Det første trin i udvælgelsen

"Vandtæt" er et generelt begreb, der skal kvantificeres ved hjælp af IP-klassificeringer (Ingress Protection) i ingeniørpraksis. I henhold til IEC 60529-standarden repræsenterer det første ciffer efter IP støvbeskyttelse, og det andet ciffer repræsenterer vandbeskyttelse.

Nøglebemærkning: IP-klassificeringen af ​​et stik refererer typisk til dets beskyttelsesevne i den sammenkoblede tilstand. Hvis udstyrsporten er udsat i længere perioder, skal der installeres en beskyttelseshætte; ellers er beskyttelsen kompromitteret.

Materialer og struktur bestemmer levetiden

Ud over IP-klassificeringer påvirker materialevalg direkte konnektorernes levetid i specifikke miljøer.

• Husmaterialer: Til langvarig udendørs brug anbefales termoplastiske materialer (såsom polycarbonat og PBT) – de er lette, korrosionsbestandige og har UV-bestandighed (UL F1-certificeret). Metalhuse (aluminiumslegering, rustfrit stål) er velegnede, hvor der kræves højere mekanisk styrke eller EMI-afskærmning, hvor rustfrit stål er det foretrukne valg til marine saltspraymiljøer.

• Låsemekanismer:

• Gevindlåsning: Mest pålidelige, fremragende vibrationsmodstand, velegnet til tung industri.

• Bajonet/Push-Pull-låsning: Muliggør hurtig indsættelse og udtrækning med tydelig hørbar "klik"-feedback, hvilket sparer betydelig installationstid, især ideel til operationer over hovedet eller trange rum.

• Kontakter: For at sikre signalstabilitet er kontakter typisk lavet af kobberlegering med guldbelægning for at modstå oxidation og korrosion.

Praktiske overvejelser ved installation og vedligeholdelse

Ved faktisk installation og vedligeholdelse bestemmer følgende punkter direkte, om stikkets beskyttelsesydelse er fuldt ud realiseret:

1. Undgå kabelbelastning: Træk aldrig i kablet for at parre eller frigøre stikket. Kabelspænding kan beskadige den bagerste tætningsstruktur og forårsage IP-klassificeringsfejl. Sørg for, at der er tilstrækkelig trækaflastning til kablet under installationen.

2. Spænd kun med hånden: Bortset fra specielle værktøjsporte, skal alle låseoperationer udføres i hånden. Overspænding med skruenøgler eller værktøj kan beskadige gevind eller huset.

3. Regelmæssig inspektion: Tjek med jævne mellemrum, om tætningsringene er ælde eller revnede, og om kontakter er korroderede eller forurenede. For porte, der ikke bruges i længere perioder, skal du forsegle dem med beskyttelseshætter.

Mainstream mærker og serier på markedet

Afhængigt af forskellige anvendelseskrav er en række af modne serieprodukter allerede tilgængelige på markedet:

Amphenol: Dens X-Lok-serie understøtter hurtig push-pull-låsning, og M12 S-Code-serien opfylder IEC 61076-2-111-standarden og tilbyder IP67/IP68/IP69K-beskyttelsesklasser, velegnet til industriel automation og jernbanetransport.

Omron: XS5-serien (M12 SmartClick) har en innovativ intern låsestruktur, der forhindrer fastklemning af snavs, understøtter 1/8-drejnings hurtiglåsning og er meget udbredt i fabriksautomatiseringsscenarier såsom biler, mad og drikkevarer.

Bulgin: Dens 400-serie giver IP68/IP69K-beskyttelse, der dækker strøm, data og RF-forbindelser, velegnet til barske miljøer såsom marine og fødevareforarbejdning.

Souriau - Eaton: UTS-serien har et plastikhus med 1/3-drejnings bajonetlåsning, hvor nogle modeller bevarer IP68-klassificeringen, selv i usammenkoblet tilstand, og understøtter blandede effekt- og signalkonfigurationer.

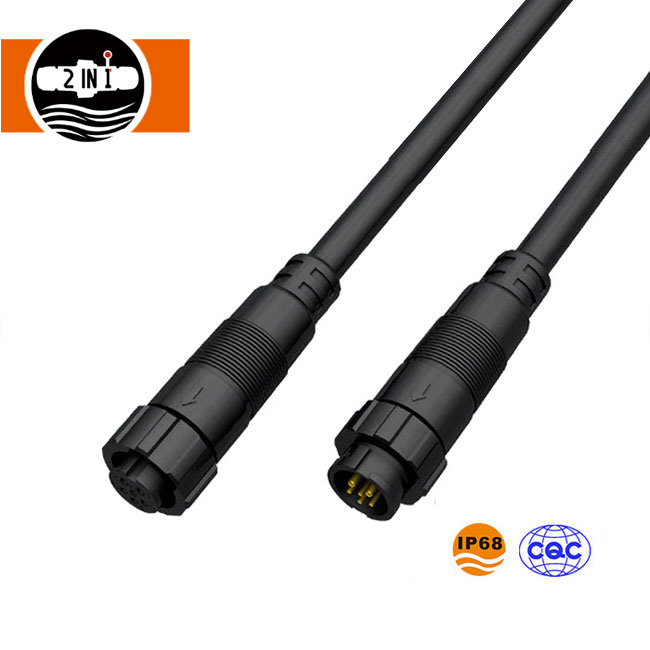

HuaYi-FaDa: M26-serien tilbyder både overstøbte og aftagelige versioner, der understøtter IP68-beskyttelsesgrad, med flammehæmmende, antioxidations- og korrosionsbestandige egenskaber, velegnet til LED-belysning, sceneudstyr, smart grid, solenergi og automatiseringsudstyr, med tilpassede tjenester tilgængelige inklusive kabellængde og husfarvemuligheder.

Alle tredjeparts mærkenavne og produktmodeller, der er nævnt i denne artikel, tilhører deres respektive ejere og er kun givet til referenceformål.HuaYi-FaDa teknologier en uafhængig producent og har ingen tilknytning til de førnævnte mærker, medmindre andet udtrykkeligt er angivet.
